CM120

작성자 최고관리자
댓글 0건 조회 50회 작성일 24-02-22 09:38

제품특징

최대 높이 12km까지 구름을 탐지

최대 5층의 구름을 통과하여 정보를 수집

수직 가시거리 측정 및 스모그 인식 기능 탑재

네트워크화된 데이터의 원격 전송을 지원

100~240VAC 글로벌 전압 범위 전력 공급 지원

CM120

Cellometer

LWR1000 레이더는 고정밀, 고해상도, 대형 탐지 범위를 가진 레이더로 맑은 하늘 조건에서 3차원 바람막 정보를 제공할 수 있습니다.

빠른 반응속도와 소형화 설계 및 뛰어난 환경 적응성등의 장점이 있으며 기상 감지, 환경 모니터링, 풍력 에너지 평가, 공항 조기 경보, 긴급 지원 등 다양한 분야에 널리 사용됩니다.

Industry Applications

기상 측정	민간 항공	긴급 지원	수문학

Application

LWR1000의 소프트웨어 조작 인터페이스는 간단하고 사용하기 쉽습니다.

페이지의 기능키를 클릭하면 수평/수직 풍속, 풍향의 순간 변화, 풍향 의 기본 기능 등을 빠르게 표시 가능하며

그래프를 통해 과거의 데이터 변화를 볼 수도 있습니다.

기상 감지	항공 경고	모바일 측정	해양 연구

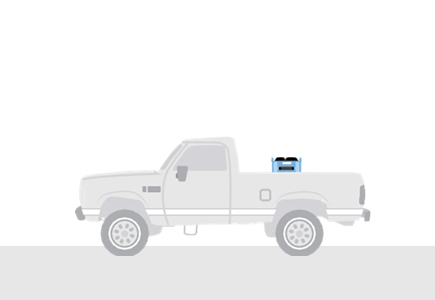

CM120은 표준 기상관측 분야에서 구동이 가능하며 하루 동안 구름 높이, 구름 두께, 구름층 등 기타 데이터를 측정할 수 있으며 동시에 구름의 사진을 촬영할 수 있어 구름 관측을 완전히 대체 가능합니다.	활주로 영역에 설치하여 구름 높이, 수직 가시성 및 기타 정보를 실시간으로 모니터링 할 수 있으며 AWOS 및 RVR 시스템의 중요한 부분입니다.	CM120은 콤펙트한 디자인으로 다양한 종류의 SUV/MPV등의 자동차에 적합하게 사용할 수 있습니다. 긴급 지원, 기상 변화, 태풍 연구 등의 분야에 사용가능합니다.	초저전력 소비 설계를 통해 CM120이 태양 전지와 함께 부표에서 작업할 수 있어 해양 연구를 위한 해양 구름 관측을 제공합니다.

Software Application

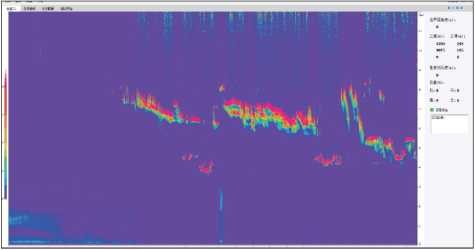

메인 화면

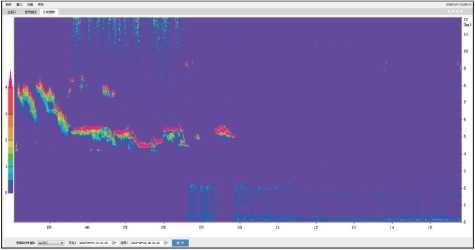

역사적 이미지

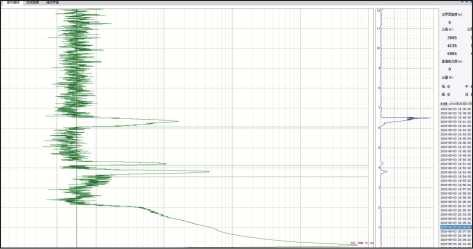

신호 곡선

돔 촬영

화면에는 최근 24시간 동안 측정한 쿨라우드의 과거 데이터, 측정 결과, 장치 상태 등이 표시됩니다.

이 기능은 특정 역사적 순간의 이미지를 쿼리하는 데 사용할 수 있습니다

그림에 표시된출력 이미지는 장치가 정상적인 작동 상태에 있음을 나타냅니다.

어안 렌즈로 촬영한 고화질 구름 이미지가 표시됩니다.

Technical Parameters

Measuring Data
구름 고도 측량 범위	15m ~ 12km	레이저 파장	905nm
구름 밑 고도 측정 정확도	<150m，±15m；150m-300m，±10%；＞300m，±20%	출력 가능한 데이터 종류	구름높이, 구름두께, 구름수, 수직가시성, 소광계수곽선, 후방산란신호곽선
고체 목표 측정 오차	±15m	사용 환경	고온 및 저온 작업: -40℃~50℃, 고온 및 저온 저장 및 운송: -55℃~60℃ 진동: GJB4.7-83, 소금 안개: GJB4.11-83 충족
최대 관측 가능한 구름층수	오층

Optional Accessories

HWS3000

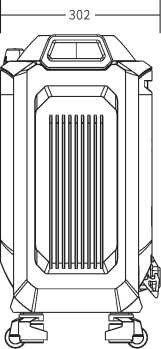

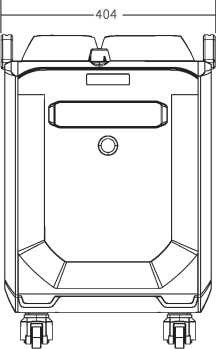

Dimensions (Unit : mm)
