LWR2500
페이지 정보
본문
| 50~2500m 높이 범위 내 풍속 풍향 측정 지원 |
| 자체수평표시기 |
| 윈도우 와이퍼 일체형, 미러 히터 모듈 내장 |
| 레이더 상태 정보를 실시간으로 디스플레이 화면에 표시 |
| 다양한 인터페이스 연결 가능 |
LWR2500
Laser Wind Measurement Radar
LWR2500 레이더는 고정밀, 고해상도, 대형 탐지 범위를 가진 레이더로 맑은 하늘 조건에서 3차원 바람막 정보를 제공할 수 있습니다.
빠른 반응속도와 소형화 설계 및 뛰어난 환경 적응성등의 장점이 있으며 기상 감지, 환경 모니터링, 풍력 에너지 평가, 공항 조기 경보, 긴급 지원 등 다양한 분야에 널리 사용됩니다.
Industry Applications
기상 | 민간 항공 | 긴급 지원 | 환경 보호 | 에너지 산업 |
|
|
|
|
|
|
|
Software Application
LWR2500의 소프트웨어 조작 인터페이스는 간단하고 사용하기 쉽습니다.
페이지의 기능키를 클릭하면 수평/수직 풍속, 풍향의 순간 변화, 풍향 의 기본 기능 등을 빠르게 표시 가능하며
그래프를 통해 과거의 데이터 변화를 볼 수도 있습니다.

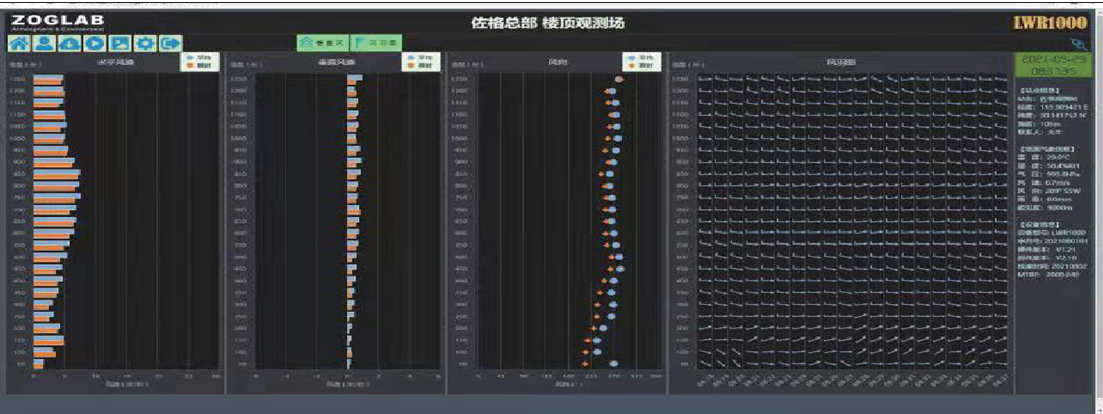

소프트웨어 다이어그램 인터페이스 |
|
소프트웨어는 2초마다 풍속과 풍향을 빨간색으로 차트로 업데이트 하며 2분 동안의 평균 데이터를 파란색으로 표시합니다. 그 외에도 탐지 지역의 변화를 보다 거시적으로 파악할 수 있는 수평 풍속도 기능, 수직 기류 차트, 풍향도 등의 기능을 사용할 수 있습니다. |
Measuring Data | |||
온도 측정 범위 | -40℃ ~ 85℃ | 고도 범위 | 50m ~ 2500m |
온도 정확도 | ±0.3℃, ±0.2℃ (5℃ ~ 35℃) | 고도 정확도 | ±2m |
온도 분해능 | 0.1℃ | 작동 파장 | 1550+5nm |
거리 해상도 | 50m | 풍속 측정 범위 | 0m/s ~ 60m/s |
습도 측정 범위 | 0% RH ~ 95% RH | 풍향 측정 범위 | 0 ~ 360º |
습도 정확도 | ±3% RH (10% RH ~ 90% RH) ±5%(other) | 풍속 측정 정확도 | ±0.2m/s |
습도 분해능 | 0.1% RH | 풍향 측정 정확도 | ±3º |
기압 측정 범위 | 300hPa ~ 1100 hPa | high 분해능 | 최소 측정 계층 20m(펄스/검출 높이 범위 내 또는 수동 설정 가능) |
기압 정확도 | ±0.3hPa(0 ~ 50℃) others ±0.5 hPa | 시간 분해능 | 2s |
풍향 분해능 | 1º | ||
풍속 분해능 | 0.1 m/s | ||
기압 분해능 | 0.1 hPa | ||
General | ||||
연속 작업시간 | 7X24 hours | 전력 소모 | 30 ~ 75W | |
전력공급요구 | 24VDC | 통신 인터페이스 | RS232/485, USB, LAN, 4g/Wi-Fi | |
위치추적 기능 | GPS, 베이더우, 글로나스, 갈릴레오, QNSS | 나침반 기능 | 3축 전자 나침반, 자동으로 북쪽 위치 | |
작업 온도 | -40 ~ 55℃ | 저장 온도 | -50℃～85℃ | |
습도 범위 | 0 ~ 100%RH | 방호 성능 | IP66 | |
케이스 소재 | 항공알루미늄 합금 | 무게 | 약 40 Kg | |
크기 | 439 x 355 x 590mm | 수평기 | 내장 수평 표시기 | |
수송 상자 | 항공 수송함 | 청소기능 | 통합 윈도 와이퍼 | |
Optional Accessories
Beidou communication | SWS30 Special weather | 4G communicaton module | |||
|
|
|

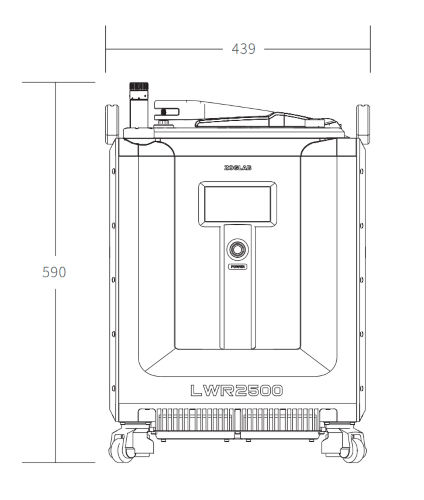

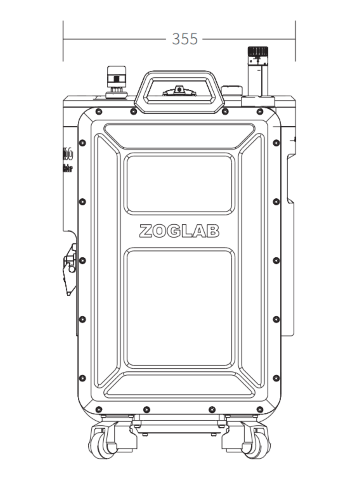

Dimensions (Unit : mm)
