빠른 반응 그래프

풍속 / 풍향 막대기 차트

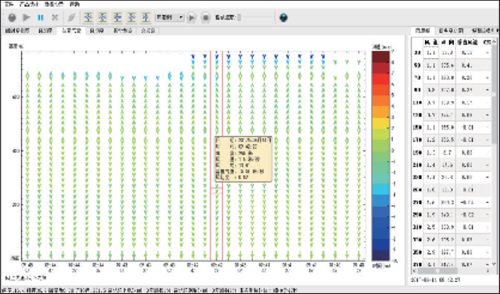

 수직 기류 다이어그램

소프트웨어는 2초 마다 업데이트된 풍향과 풍속을 파란색 점으로 표시하고 2분 마다 평균 데이터를 빨간색 점으로 표시합니다.

표준 풍향 차트와 풍향 막대 그래프를 사용하여 2분 동안의 평균 풍속과 풍향의 변화를 실시간으로 표시합니다.

수직 기류 다이어그램은 레이더 위치 바로 위의 감지 영역에서 수직 기류 풍속과 방향을 표시합니다.

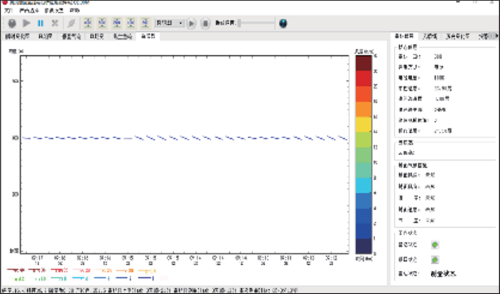

Wind Shear

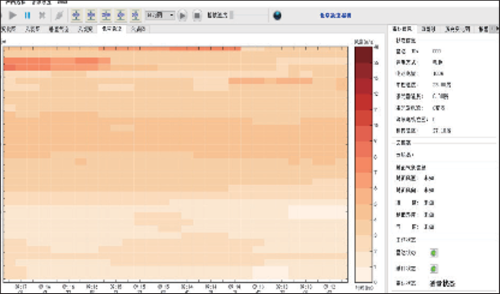

저고도 제트기류

합성풍 차트

이 시스템은 데이터를 저장하고 분석한 후 관측지역의 수직방향으로 바람 전단 상황을 직관적으로 표시하고 항공기 운항, 교량 건설 및 기타 안전보장을 위한 데이터 지원 및 조기경보 및 예측 기능을 제공합니다.

저고도 제트기류 지도의 통계 및 분석을 통해 폭풍, 돌풍, 토네이도, 뇌우 등 악천후의 원인에 대한 과학적 관측과 쳬계적 연구를 통해 악천후 현상을 예방하고 판별할 수 있습니다.

레이더 탐지지역 수직방향의 풍향과 풍속의 평균을 요약하여 탐지지역의 기상학적 변화를 보다 거시적으로 파악하기 때문에 기상현상 빅데터의 분석 및 응용에 유리하다.

 Measuring Data

온도 측정 범위

-40℃ ~ 85℃

풍속 작동 파장

1550nm

온도 정확도

±0.3℃, ±0.2℃ (5℃ ~ 35℃)

고도 범위

30m ~ 1000m

온도 분해능

0.1℃

풍속 측정 범위

0.5m/s ~ 50m/s

습도 측정 범위

0% RH ~ 100% RH

풍향 측정 범위

0 ~ 360º

습도 정확도

±3% RH (10% RH ~ 90% RH) ±5%(other)

풍속 측정 정확도

0.1m/s

습도 분해능

0.1% RH

풍향 측정 정확도

2º

기압 측정 범위

300hPa ~ 1100 hPa

high 분해능

최소 측정 계층 20m(펄스/검출 높이 범위 내 또는 수동 설정 가능)

기압 정확도

±0.3hPa(0 ~ 50℃) others ±0.5 hPa

시간 분해능

10s

기압 분해능

0.1 hPa

 General

연속 작업시간

외부 전원 공급장치≥8h 배터리 전원≥1h

전력 소모

<75W

전력공급요구

24VDC

통신 인터페이스

RS232/485, USB, LAN, Wi-Fi

위치추적 기능

GPS, 베이더우, 글로나스, 갈릴레오, QNZZ

나침반 기능

3축 전자 나침반, 자동으로 북쪽 위치

작업 온도

-20 ~ 50℃

저장 온도

-50℃～85℃

습도 범위

0 ~ 100%RH

방호 성능

방수, 염분침식, 황사, 진동, 충격에 강함

케이스 소재

항공알루미늄 합금

무게

약 40 Kg

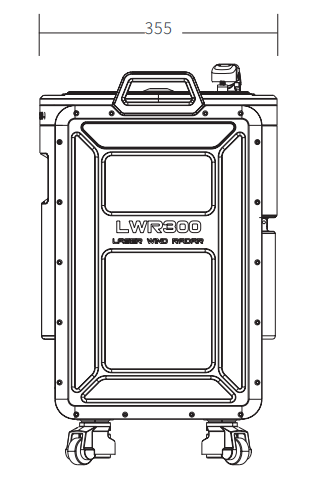

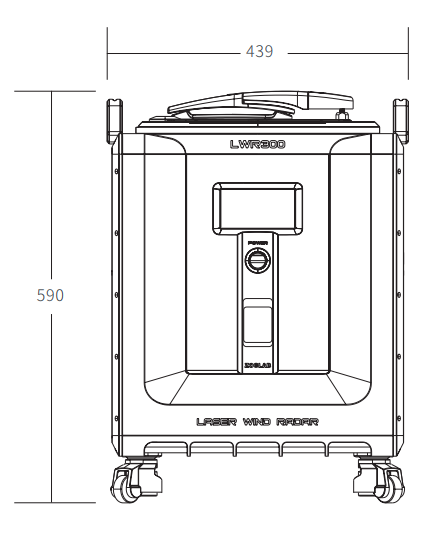

크기

439 x 355 x 590mm
